适用：

石油化工
电力能源
钢铁冶金

特点：

可测量多种介质，应用范围广泛

精度高、量程比大

探头取压孔本质防堵

测量信号稳定、波动小

管道永久压损低

独有高强度的子弹头形单片双腔结构

安装费用低，基本免维护

可以在线安装和检修

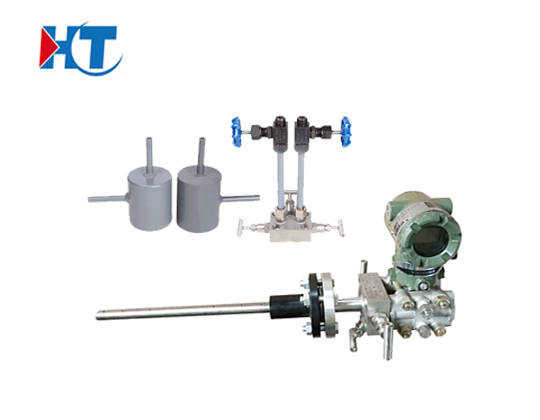

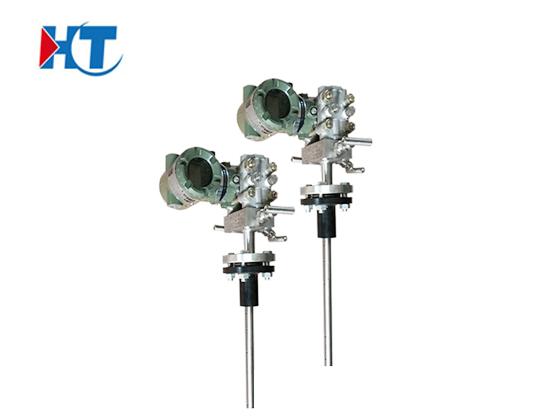

         HT-HLV系列一体式威力巴流量计是运用差压式的工作原理，插入式的安装方法设计而成的一种流量传感器。就工作

原理，这是一种特殊的节流装置，其输出是差压。该传感器通过探头（或探针）取压，探头前后有两排不均匀分布的若干个

引压孔（取压管直径约Φ20，取压孔低压孔径Φ8）。通过两排引压孔将管道从上到下（从左到右）的不同压力（流速）平

均后形成了差压，进而可以计算出质量流量或体积流量。

1、测量精度: ± 1%

2、重复精度:± 0.1%

3、适用压力: 0~16MPa

4、适用温度:- 50℃~+ 550℃

5、测量上限: 取决于探头强度测量下限:取决于测量最小差压要求

6、量 程 比: 大于10∶1

7、适用管径: 50mm~5,000mm 圆管、方管（5#探头适用口径DN50-DN150、10#探头适用口径DN150-DN1200、15#

探头适用口径DN300-DN5000、）

8、适用介质: 满管、单向流动的、单相的气体、蒸汽和粘度不大于1 0 厘泊的液体，威力巴的使用范围极其广泛，它大量用

于各种气体、液体和蒸汽的测量。

●要求工艺管道的内径与传感器的设计时一致。

●插入式匀速管传感器安装时除了高压孔应正对流速方向外，必须保证传感器检测杆与工艺管道的轴线垂直,夹角

偏差应小于7°(图a)；传感器总压孔中心与管道轴线夹角应小于7°(图b)；检测杆沿管道直径方向插入到底部，其角

度偏差小于7°(图c)。

●对于垂直管道传感器可安装在管道水平面沿管道圆周360的任何位置上，高低压引压管应处于同一平面上；当测量

液体时，应向下侧倾斜安装；当测量气体时应向上倾斜安装。

●夹紧传感器的装置应保证不泄露，不松动，不位移。

●由于传感器是以速度面积法为基础，采用近似积分理论，用较多的点来描述。
