适用：

石油化工
电力能源
钢铁冶金

特点：

高压槽型设计
较好的差压信号强度
防堵设计

测量流量范围广

可靠性高

耐高温高压

可在线安装和检修

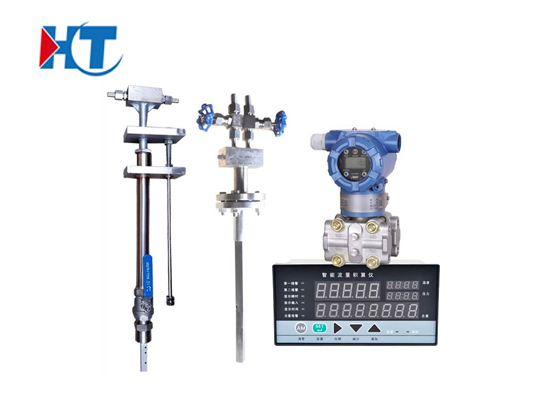

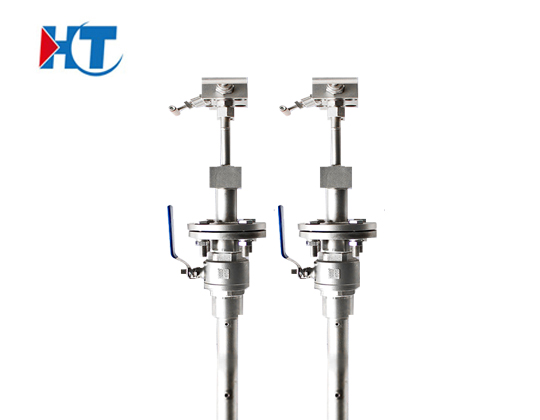

         HT-ANB巴类流量计是运用差压式的工作原理，插入式的安装方法设计而成的一种流量传感器。就工作原理，这是一

种特殊的节流装置，其输出是差压。该传感器通过探头（或探针）取压，探头前后有两排不均匀分布的若干个引压孔（取压

管直径约Φ20，取压孔低压孔径Φ8）。通过两排引压孔将管道从上到下（从左到右）的不同压力（流速）平均后形成了差压，

进而可以计算出质量流量或体积流量。

1、量程比10：1

2、通用管径：100mm～3000mm

3、测量精度：±1.5％

4、重复精度：±0.2％

5、工作压力：0～25Mpa

6、工作温度：-20℃～500℃

7、适用介质：空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽等

8、连接方式：法兰连接、螺纹连接

●要求工艺管道的内径与传感器的设计时一致。

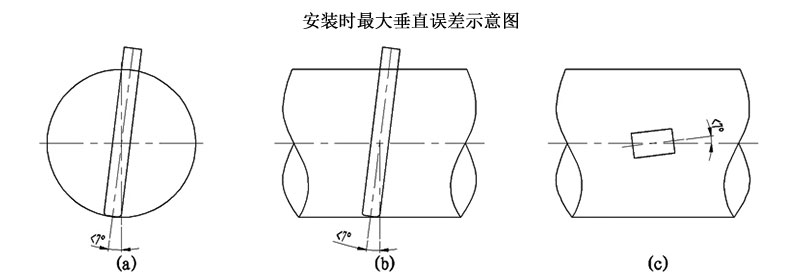

●插入式匀速管传感器安装时除了高压孔应正对流速方向外，必须保证传感器检测杆与工艺管道的轴线垂直,夹角

偏差应小于7°(图a)；传感器总压孔中心与管道轴线夹角应小于7°(图b)；检测杆沿管道直径方向插入到底部，其角

度偏差小于7°(图c)。

●对于垂直管道传感器可安装在管道水平面沿管道圆周360的任何位置上，高低压引压管应处于同一平面上；当测量

液体时，应向下侧倾斜安装；当测量气体时应向上倾斜安装。

●夹紧传感器的装置应保证不泄露，不松动，不位移。

●由于传感器是以速度面积法为基础，采用近似积分理论，用较多的点来描述。
