适用：

饱和及过热蒸汽

压缩空气

一般气体或液体

高温导热油

特点：

结构简单，无运动磨损部件，便于安装和维护。

测量精度高，可靠性高，不需要现场调试。

压力损失小，量程范围宽。

压电应力检测体安装于漩涡发生体后方，减少了介质中杂质的影响。

放大板采用独特设计，气、液通用。

安装方式灵活，可垂直、水平或不同角度倾斜安装。

采用消扰电路和抗振动传感头，具有较好抗振动性能。

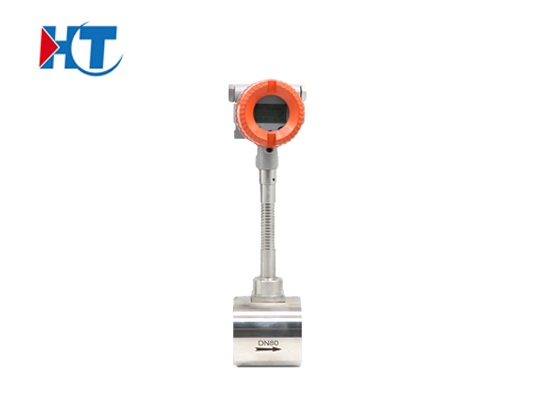

          智能涡街流量计，主要用于工业管道介质流体的流量测量，如气体、液体、蒸 汽等多种介质。其特点是压力损失小，

量程范围大，精度高，在测量工况体积流量时 几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此

可靠性 高、维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器，可靠性高，可在-25℃~+320℃的工作温度范

围内工作。有模拟标准信号，也有数字脉冲信号输出，容易 与计算机等数字系统配套使用，是一种比较先进、理想的流量仪

表。

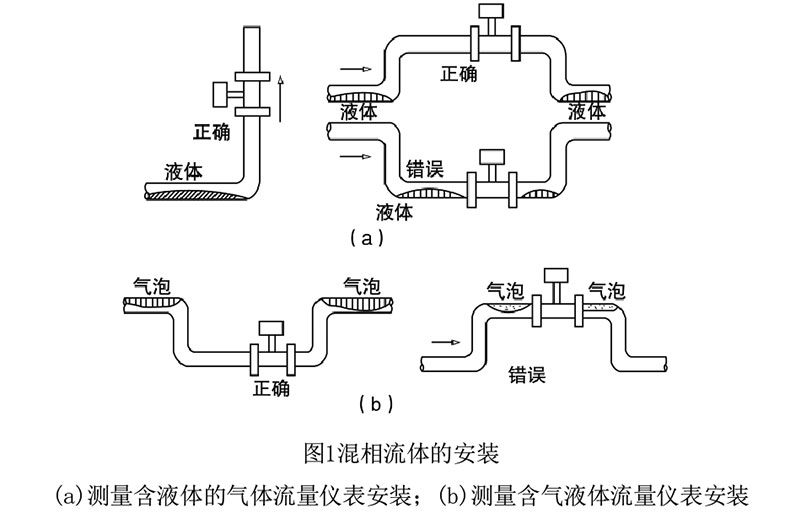

           涡街流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计，因此， 对现场管道安装条件应充

分重视，遵照生产厂使用说明书的要求执行。涡街流量计可安装在室内或室外。如果安装在地下井里，有水淹的可能，

要选用潜 水型传感器。传感器在管道上可以水平、垂直或倾斜安装，但测量液体和气体时为防止 气泡和液滴的干扰，

安装位置要注意，如图1所示。

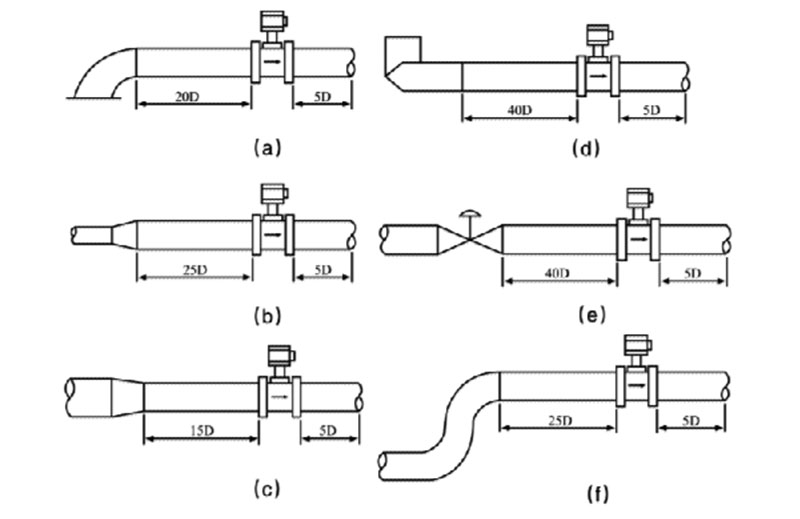

           涡街流量计必须保证上、下游直管段有必要的长度，如图所示。在各种资料中数 据有差异，其原因可能是，旋

涡发生体尚未标准化，形状尺寸的差异有多少影响尚待验 证；对各类阻流件必要的直管段长度试验研究尚不够，即还

不成熟，对比节流式差压流 量计，这方面工作还处于初始阶段。

           电气安装应注意传感器与转换器之前采用屏蔽电缆或低噪声电缆连接，其距离不应 超过使用说明书的规定。布

线时应远离强功率电源线，尽量用单独金属套管保护。应遵 循“一点接地”原则，接地电阻应小于10Ω。整体型和分

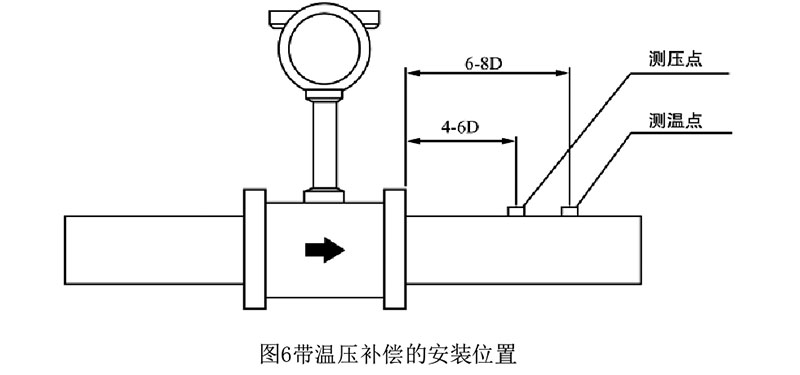

离型都应在传感器侧接地，转 换器外壳接地点应与传感器“同地”。带温压补偿时安装位置，如图6所示。
