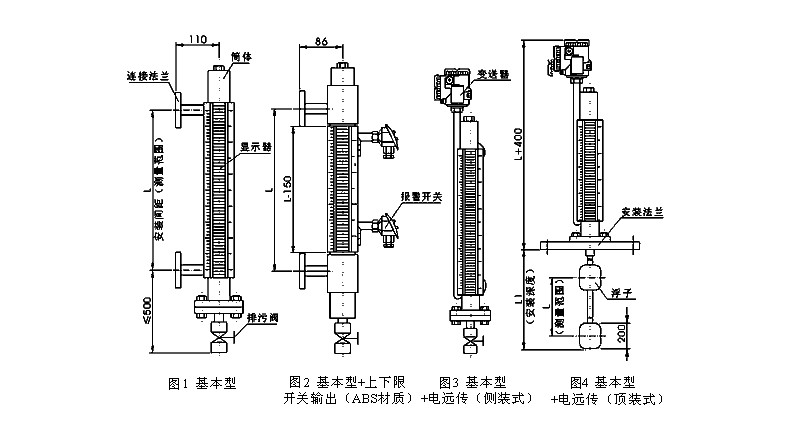

磁翻板液位计有二种安装方式顶装，侧装。顶装式磁翻板液位计安装于桶槽的外侧或储罐的顶部，适用于一般都用于不便郁侧面安装测量液位计的容器，特别是地下存储的液位测量。

   顶装式磁翻板液位计的结构：容器内的浮筒（按不同介质和压力针对研制），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。原理及应用与侧装式磁翻板液位计的工作原理类似，顶装式磁翻板液位计的显示面板也是由磁性翻片组成，采用磁耦合原理驱动显示面板内的翻片翻转指示出液位。当液位升高，浮筒的磁浮子随液位上升，且翻片翻转变色，指示器的红白交界处即为容器内液位的实时高度。顶装式磁翻板液位计应用广泛，可以用于高温、高压、耐腐蚀等恶劣工况的液位测量，在油库、地下储罐、槽等容器及食品、化工、化肥等行业中的应用较为普遍。有关顶装式磁翻板液位计的应用

为了使大家更好更方便的适用顶装式磁翻板液位计在安装使用时一定要注意几大点：1、在安装和使用过程中，顶装式磁翻板液位计的护筒和浮筒必须保持垂直状态；2、在安装时连杆不可弯曲，必须挺直插入；3、安装完毕后，应对指示器的翻片用磁钢加以引导，使零位以上的翻片显示白色，零以下的翻片显示红色。
